【案例分享】800噸/時石灰石破碎生產線方案
2020-07-08 10:02
項目說明
產量:800噸/小時 物料:以石灰為主，輔料為石灰石、螢石 進料要求:≤1000mm 出料要求:≤31.5mm
主要設備型號: 振動給料機：ZSW-1100×4900 1臺
顎式破碎機：PE-1200×1500 1臺
振動給料機：ZD0916 6臺
反擊破：PF-1315 6臺
振動篩：2YA-3070 5臺
振動篩：YA-2060 1臺

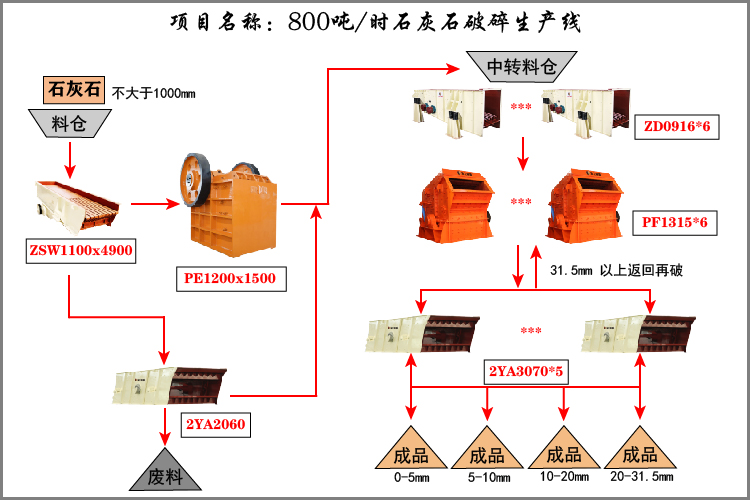

方案配置
方案說明
大料斗中的石灰石由振動喂料機ZSW1100*4900進入顎式破碎機PE-1200*1500。原料中含泥量較多，所以需要篩分，振動喂料機ZSW1100x4900帶有耐磨棒條，間隙為120mm。這種設計的好處是把原料中較小顆粒的料預先分離出來，可以減少顎式破碎機不必要的負擔。從喂料機棒條縫隙中漏下來的小于120mm的物料經過皮帶輸送機輸送至YA2060振動篩。物料被分成小于20mm和大于20mm兩部分，前者作為廢料，后者由皮帶機被輸送至中間料倉。
粗碎后的物料由皮帶輸送機送到中間料倉中, 振動給料機ZD0916將物料輸送到反擊式破碎機PF-1315，采用三線配置，任何一條生產線上的設備出現問題，不會影響其他兩條生產線的正常運行。
經反擊破破碎后的物料經過兩級篩分，都采用2YK-3072振動篩，篩分出0-5mm，5-10mm，10-20mm，20-31.5mm四種成品，大于31.5mm的物料由皮帶機輸送回中間料倉進行再次破碎，形成循環，大量生產出0-31.5的石料。
湖北恒基

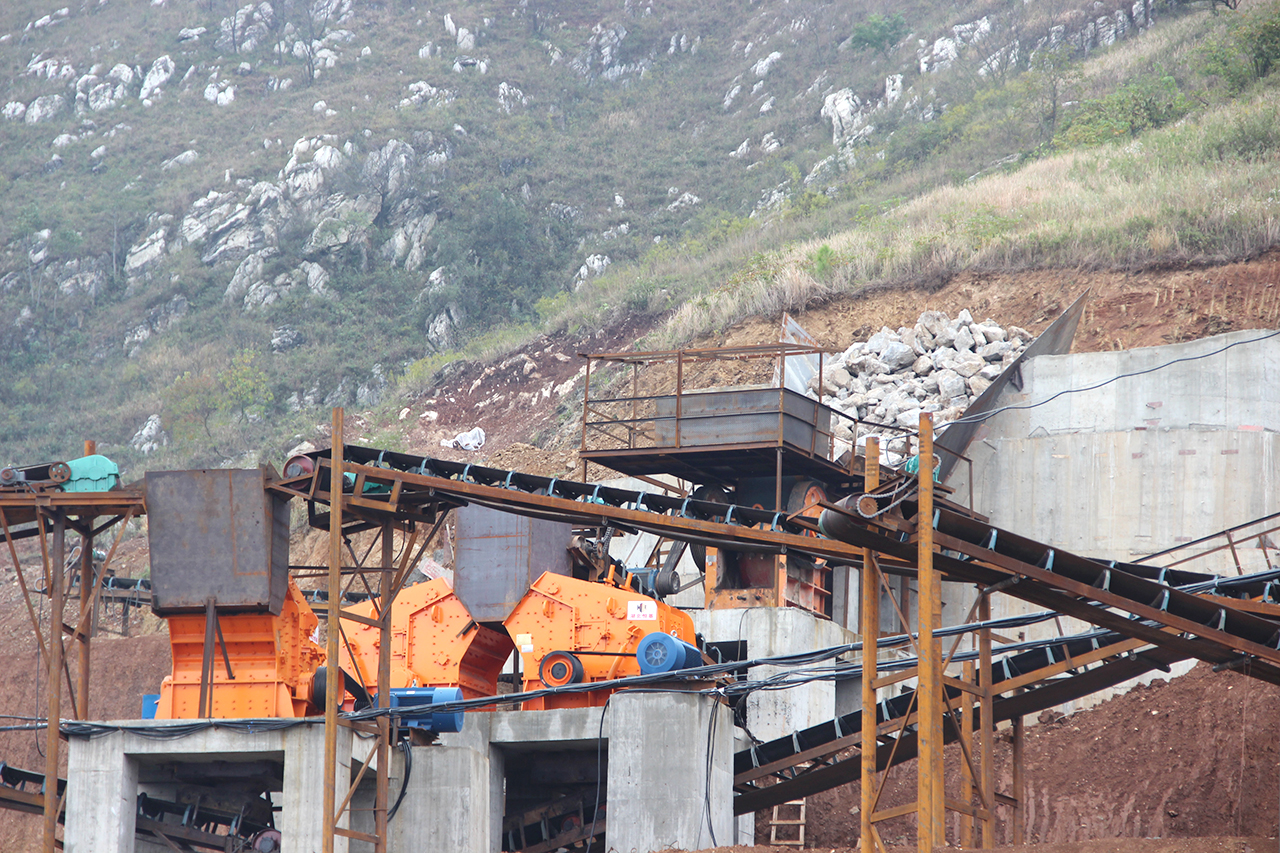

從一片荒草地到正式投入運營，此項目全程由恒基公司保駕護航，及時和客戶溝通，綜合考慮客戶場地的問題。利用場地的高低落差，合理地進行生產線設計，并充分優化設計方案，不僅節約了設備的使用量，而且大大降低了運行成本。
主要設備采用先進液壓調控的技術，擁有成熟的工藝，設備性能穩定可靠，讓整體生產技術、工藝裝備均處于國內外先進水平，確保整個項目的高效穩定運行；該項目采用兩段破碎工藝，生產線布局集中緊湊，不僅節約了用地面積，而且便于設備的檢查和維修。
湖北恒基專業從事礦山破碎機械三十余年，具有一整套成熟的“破碎篩分生產線”，恒基礦機的工程師團隊會用細心和專業技術為你精心配置出最經濟適用的設備工藝布置方案。讓您省心，放心，安心！
